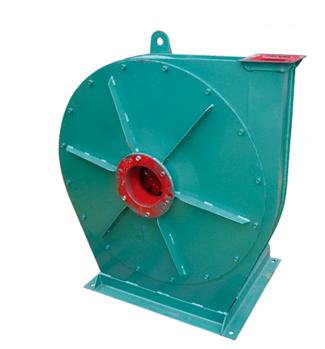

8-09型高压鼓风机用途：
8-09型高压鼓风机风压高，该风机是与熔化率为1、2、3、5、7t/h化铁炉配套的风机，也可作为各种熔炉、锻冶炉鼓风和输送无腐蚀性、不自燃、不含粘性物质之气体，其它性能相近者亦可选用，但输送介质的温度不得超过80℃，介质中所含尘土及硬质颗粒物不大于150mg/m³。
8-09型高压鼓风机型式：
（1）8-09型风机为单吸入，8-09型风机有№6.8A、7.1A、7.4D、7.7A、8D、9D六个机号。
（2）8-09型风机机壳制成顺时针旋转或逆时针旋转两种型式。
（3）风机的出口位置以机壳的出口角度表示，“顺”、“逆”风机机壳制成0度、90度、180度。
8-09型高压鼓风机结构：
风机主要由叶轮、机壳、进风口、传动组、密封件、机座等组成：
（1）叶轮：叶轮成形后，经静、动平衡校正，故运转平稳。
（2）机壳：用普通钢板焊接成蜗形壳整体。
（3）进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板上。
（4）传动组：由主轴、轴承箱、联轴器等组成。
8-09型高压鼓风机参数对照表：
|
机号 |
转速 |
配用电机 |
流量 |
全压 |
|
(No) |
(r/min) |
(Kw-P) |
(m³/h) |
(Pa) |
|
6.8A |
2900 |
7.5-2 |
675-1215 |
10523-11347 |
|
11-2 |
1485-1754 |
11439-11341 |
|
15-2 |
2024-2295 |
11063-10634 |
|
7.1D |
2900 |
7.5-2 |
1075 |
12021 |
|
11-2 |
1383-1690 |
12371-12471 |
|
15-2 |
2304 |
12364-12061 |
|
18.5-2 |
2612-2919 |
11594-11019 |
|
8D |
2930 |
15-2 |
1554 |
15579 |
|
22-2 |
2442 |
16163 |
|
30-2 |
2887-3331 |
16023-15632 |
|
37-2 |
3775-4219 |
15026-14277 |
|
8.5D |
2950 |
15-2 |
1341 |
17013 |
|
18.5-2 |
1877 |
17828 |
|
30-2 |
2414-2950 |
18347-18496 |
|
37-2 |
3487 |
18338 |
|
45-2 |
4023-4560 |
17888-17196 |
|
9D |
2950 |
22-2 |
1591 |
19073 |
|
30-2 |
2228-2865 |
19988-20569 |
|
37-2 |
3502 |
20736 |
|
45-2 |
4138 |
20558 |
|
55-2 |
4775 |
20054 |
|
75-2 |
5412-6049 |
19278-18318 |
