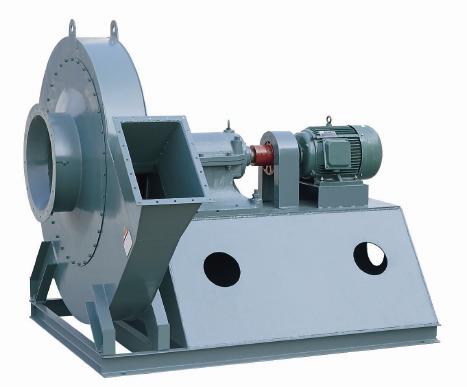

9-26型高压离心风机用途：
9-26型离心通风机，一般用于锻治炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性、不自燃、不含粘性物质之气体。介质温度一般不超过50℃（最高不超过80℃）介质中所含尘土及硬质颗粒不大于150mg/m³。
9-26型高压离心风机的结构
№4～6.3主要由叶轮、机壳、进风口、支架等组成；№7.1～16主要由叶轮、机壳、进风口、传动组等组成。
叶轮：叶片为16片，属前向弯曲叶型，叶轮扩压器外缘最高圆周速度不超过140m/s。叶轮成形后经静、动平衡校正，故运转平稳。
进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板组件上。
机壳：用普通钢板焊接成蜗形壳整体。
传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢材加工制成，轴承箱整体铸造，采用滚动轴承，用轴承润滑脂润滑
9-26型高压离心风机型式:
本通风机为单吸入式，有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。
通风机可制成右旋和左旋两种型式。从电机一端正视，如叶轮顺时针旋转称右旋风机，以“右”表示；逆时针旋转称左旋风机，以“左”表示。
风机的出口位置以机壳的出口角度表示。“左”、“右”旋均可制成0°、45°、90°、135°、180°、225°共六种角度。
风机的传动方式为A式（№4～6.3）和D式（№7.1～16）两种。
9-26型高压离心风机使用说明
9-26型离心通风机一般用于锻冶炉及高压强制通风，并广泛用于物料输送。可适用于输送空气及无腐蚀性、不自然、不含粘性物质的气体。输送介质的温度一般不超过80℃。介质中所含的尘土及硬质细颗粒不大于150毫克/立方米。
风机制成两种旋转方向，从电机端看风机叶轮旋转方向，若按顺时针旋转为右旋，按逆时针旋转为左旋。
风机的传动方式分为A式和D式两种。
对于D式风机，当风机配用Y型电机时，采用ST0103型联轴器，风机配用JS、JSQ、JK型等电机时，则采用ST0102型联轴器。
此种风机的特点是：效率高、噪音较低、性能曲线平坦，高效区宽广。
9-26-13是在9-26的风机上装配整体支架或减振支架，调节门采用XL型星形弹性联轴器。
9-26型高压离心风机参数表
|
机号 |
转速
(rpm) |
风量
(m³/h) |
全压
(Pa) |
功率
(kW) |
重量
(kg) |
机号 |
转速
(rpm) |
风量
(m³/h) |
全压
(Pa) |
功率
(kW) |
重量
(kg) |
|
|
4A |
2900 |
2198
2473
2748
3022
3297 |
3930
3850
3740
3590
3420 |
5.5 |
114 |
9D |
1450 |
12519
14804 |
5110
5040 |
30 |
900 |
|
|
15649
17214
18779
20344
21909 |
4920
4770
4590
4380
4160 |
45 |
970 |
|
|
3572
3847 |
3210
3000 |
7.5 |
120 |
|
|
4.5A |
2900 |
3572
3847 |
5010
4920 |
7.5 |
132 |
|
|
3912
4303
4695
5086
5477 |
4790
4610
4400
4160
3900 |
11 |
180 |
10D |
1450 |
17173
19320
21466 |
6350
6250
6110 |
55 |
1090 |
|
|
23613
25760
27906
30053 |
5940
5730
5480
5220 |
75 |
1250 |
|
|
5A |
2900 |
4293
4830
5367
5903 |
6230
6130
5960
5750 |
15 |
210 |
|
|
11.2D |
1450 |
24127
27143
30159
33175 |
7960
7850
7670
7450 |
110 |
2150 |
|
|
6440
6977
7513 |
5510
5220
4920 |
18.5 |
230 |
|
|
5.6A |
2900 |
6030
3786 |
7870
7740 |
22 |
300 |
|
|
36190
39206
42222 |
7180
6870
6550 |
132 |
2250 |
|
|
7540
8294
9048
9802
10556 |
7540
7300
7000
6670
6310 |
30 |
350 |
|
|
960 |
15974
17970
19967
21964 |
3470
3420
3340
3240 |
30 |
1460 |
|
|
6.3A |
2900 |
8858
9662
10735 |
10020
9860
9630 |
45 |
490 |
|
|
11809
12882
13956
15029 |
9340
8990
8570
8140 |
55 |
580 |
23961
25957
27954 |
3120
2980
2830 |
37 |
1550 |
|
|
12.5D |
960 |
22207
24982
27758 |
4350
4280
4190 |
45 |
1790 |
|
|
7.1D |
2900 |
12293
13830 |
12800
12610 |
75 |
1050 |
|
|
15366
16903
18439
19976
21513 |
12330
11970
11540
11050
10520 |
110 |
1500 |
30534
33310
36086
38862 |
4070
3920
3750
3570 |
75 |
2240 |
|
|
8.0D |
2900 |
17585
19783 |
16250
16010 |
132 |
1620 |
14D |
960 |
31199
35099 |
5450
5370 |
75 |
3100 |
|
|
21982
21180
26378
28576
30774 |
15650
15200
14660
14030
13360 |
200 |
1760 |
38998
42898
46798
50698
54598 |
5250
5100
4920
4710
4480 |
110 |
3220 |
|
|
1450 |
8793
9892
10991 |
4020
3950
3850 |
18.5 |
715 |
16D |
960 |
46571
52392
58213 |
7120
7020
6860 |
160 |
3700 |
|
|
12090
13189
14289
14288
15387 |
3730
3580
3410
3220 |
30 |
800 |
64035
69856
75677
81499 |
6660
6420
6150
5850 |
250 |
4660 |
|
