  6-30型离心风机型号及参数表

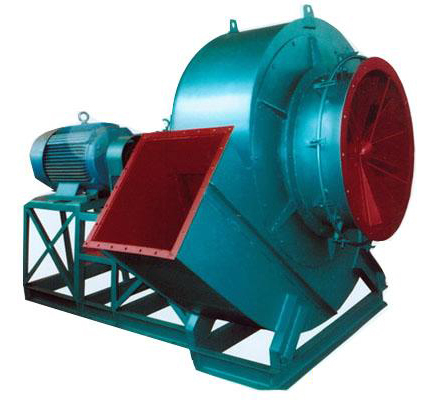

6-30型离心风机

6-30型离心风机用途:

    6-30型离心风机一般用于粒状或粉状物料的气力输送,是常用于排送无腐蚀性气体、不含有粘性物质的空气。介质温度一般不超过50℃(最高不超过80℃),介质中所含尘土及硬质颗粒不大于150mg/m³。因为其压力高、流量小,所以对于一些如粮食、棉花等质量较轻的物体输送有非常好的效果。
 6-30型离心风机型式:

    6-30型离心风机的旋向分为左、右旋二种,其区分方法是,从传动方向正视叶轮,风机工作时叶轮顺时针旋转的为右旋,反之则为左旋。风机的出气口方向一般均制成90度为便于客户安装、调试,同时供应钢结构的整体支架及减振支架。风机叶轮直径的分米数即为风机的机号,用阿拉伯数字表示。机号后的字母表示风机的传动方式,传动方式常用的有: “A”式——表示与电动机直联传动(叶轮装在电机轴上)。 “C”式——表示通风机悬臂,皮带轮在轴承外侧传动。 “D”式——表示通风机悬臂,有支撑、联轴节传动。
 6-30型离心风机结构:

    6-30型离心风机主要是由叶轮、机壳、进风口以及传动组组成,它的叶轮采用了焊接工艺,使用钢板焊接而成,叶片采用的是后弯板型12片,位置在前盘和后盘之间。其中前盘为双曲线。轴承座采用滚动轴承用钙基脂润滑。叶轮经过动、静平衡试验校正,足以保证设备的平稳运行,而且6-30型离心风机的噪音低,材料使用钢板所以足够坚固且使用寿命长。
 6-30型离心风机参数

机号

转速r/min

功率KW

风量m³/h

风压Pa

5A

2900

Y132S1-2-5.5

2240-3325

4375-4150

Y132S2-2-7.5

3686-4770

3933-3217

1450

Y90L-4-1.5

1120-2388

1099-804

6A

2900

Y160M2-2-15

3870-6373

6317-5670

Y160L-2-18.5

6999-8250

5464-4630

1450

Y100L2-4-3

1935-4125

1579-1158

6C

2400

Y160M-4-11

3204-6830

4325-3168

2200

Y132M-4-7.5

2937-6261

3638-2667

2000

Y132S-4-5.5

2670-5962

3011-2207

1800

Y112M-4-4

2403-5123

2442-1785

7C

2020

Y160M2-2-15

4282-9129

4178-3060

1840

Y160M1-2-11

3900-8316

3462-2540

1680

Y132S2-7.5

3562-7592
